公司熱線： 4000-333-009
聚氯乙烯（PVC）耐根穿刺防水卷材
耐根穿刺聚氯乙烯（PVC）防水卷材
產(chǎn)品介紹
女神牌耐根穿刺聚氯乙烯（PVC）防水卷材是一款具有根系穿透能力的高分子防水材料，以聚氯乙烯樹脂為主要原料，加入各類助劑和抗老化組分，采用的設(shè)備和生產(chǎn)工藝制成，產(chǎn)品具有抗拉伸強度大、延伸率高，收縮率小，低溫柔性好，阻止植物根系穿透能力強，及使用壽命長等特點，性能穩(wěn)定，質(zhì)量可靠。
我公司的耐根穿刺聚氯乙烯（PVC）防水卷材是一款均質(zhì)（H）類的聚氯乙烯防水卷材。該材料既具有與聚氯乙烯（PVC）防水卷材相同的防水性能，同時又具有阻止植物根穿透的功能。
產(chǎn)品特點
具有防水和阻止植物根穿透雙重功能。
具有的耐老化性能，使用壽命長。
拉伸強度高、耐壓性好、延伸率高、熱處理尺寸變化率小。
可塑性好，邊角細部處理方便快捷。
耐腐蝕、耐霉菌、耐候性好。
具有良好的低溫柔韌性。
2米幅寬，材料施工損耗少。
接縫通過熱風焊接形成一體，搭接強度高，牢固可靠。
適用范圍
適用于特殊空間的綠化項目使用，主要用于種植屋面、車庫種植頂板、陽臺、天臺、露臺、墻體、立交橋等建筑物及構(gòu)筑物的綠化配套防水工程。
施工注意事項
1、女神的PVC防水卷材施工時，需要使用女神提供的系統(tǒng)配件，并按照我們的施工標準和技術(shù)規(guī)程操作，才能確保達到良好、耐久的防水效果。
2、卷材焊接時，焊接處應(yīng)擦拭干凈，表面不得有水珠、油污及贓物。
3、在正式施焊前應(yīng)先試焊，以確定焊接的溫度及速度。
貯存運輸
1、儲存運輸時，不同類型規(guī)格的產(chǎn)品應(yīng)分別堆放，不應(yīng)混雜。
2、避免日曬雨淋，注意通風，嚴禁接近火源。
3、儲存溫度不應(yīng)高于45℃，平放堆放高度不應(yīng)超過五層，立放時應(yīng)單層堆放。
4、禁止與酸、堿、油類及有機溶劑等接觸。
5、在正常貯存、運輸條件下，貯存期限至少為一年。
規(guī)格尺寸
|
厚度（mm） |
寬度（mm） |
長度（m） |
|
1.2 |
2000 |
20 |
性能指標
同時符合GB 12952-2011《聚氯乙烯（PVC）防水卷材》和JC/T 1075《種植屋面用耐根穿刺防水卷材》標準。
執(zhí)行標準：GB 12952-2011
|
序號 |
項 目 |
指標 |
|||
|
1 |
拉伸性能 |
拉伸強度/MPa ≥ |
10.0 |
||
|
斷裂伸長率/% ≥ |
200 |
||||
|
2 |
熱處理尺寸變化率/% ≤ |
2.0 |
|||
|
3 |
低溫彎折性 |
-25℃無裂紋 |
|||
|
4 |
不透水性 |
0.3MPa，2h不透水 |
|||
|
5 |
抗沖擊性能 |
0.5Kg?m，不滲水 |
|||
|
6 |
接縫剝離強度/（N/mm） ≥ |
4.0或材料破壞 |
|||
|
7 |
直角撕裂強度/（N/mm） ≥ |
50 |
|||
|
8 |
吸水率（70℃，168h）/% |
浸水后 ≤ |
4.0 |
||
|
晾置后 ≥ |
-0.40 |
||||
|
9 |
熱老化 （80℃） |
時間/h |
672 |
||
|
外觀 |
無起泡、裂紋、分層、粘結(jié)和孔洞 |
||||
|
拉伸強度保持率/% ≥ |
85 |
||||
|
斷裂伸長率保持率/% ≥ |
80 |
||||
|
低溫彎折性 |
-20℃無裂紋 |
||||
|
10 |
耐化 學(xué)性 |
外觀 |
無起泡、裂紋、分層、粘結(jié)和孔洞 |
||
|
拉伸強度保持率/% ≥ |
85 |
||||
|
斷裂伸長率保持率/% ≥ |
80 |
||||
|
低溫彎折性 |
-20℃無裂紋 |
||||
|
|
|
|
|
|
|
執(zhí)行標準：JC/T 1075
|
序號 |
項目 |
技術(shù)指標 |
|
|
1 |
耐根穿刺性能 |
通過 |
|
|
2 |
耐霉菌腐蝕 |
防霉等級 |
0級或1級 |
|
拉力保持率% ≥ |
80 |
||
|
3 |
尺寸變化率% ≤ |
1.0 |
|

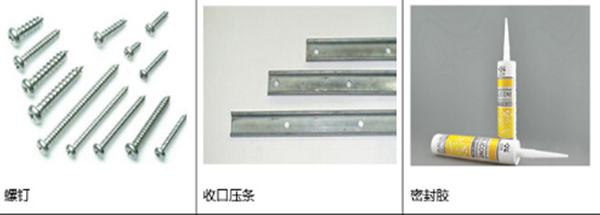

系統(tǒng)配件
螺釘，收口壓條，密封膠

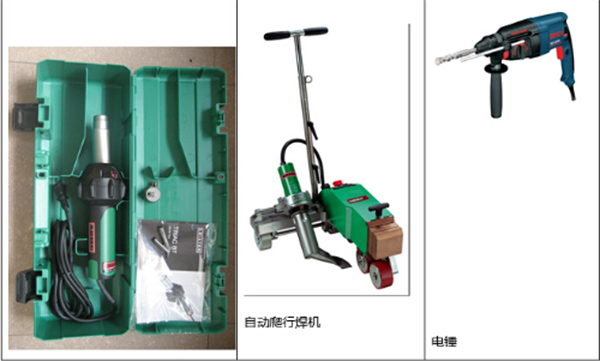

施工機具

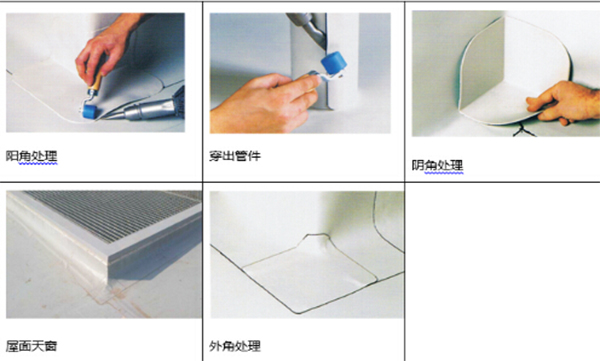

節(jié)點處理

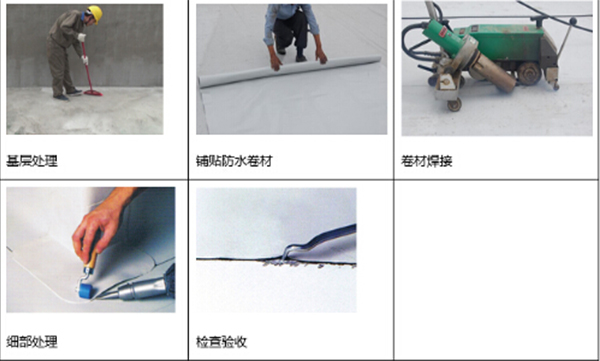

施工步驟——空鋪法施工步驟
基層清理——鋪貼防水卷材——卷材焊接 ——細部處理—— 組織驗收
- 上一條：沒有了
- 下一條：PVC耐根穿刺高分子防水卷材
